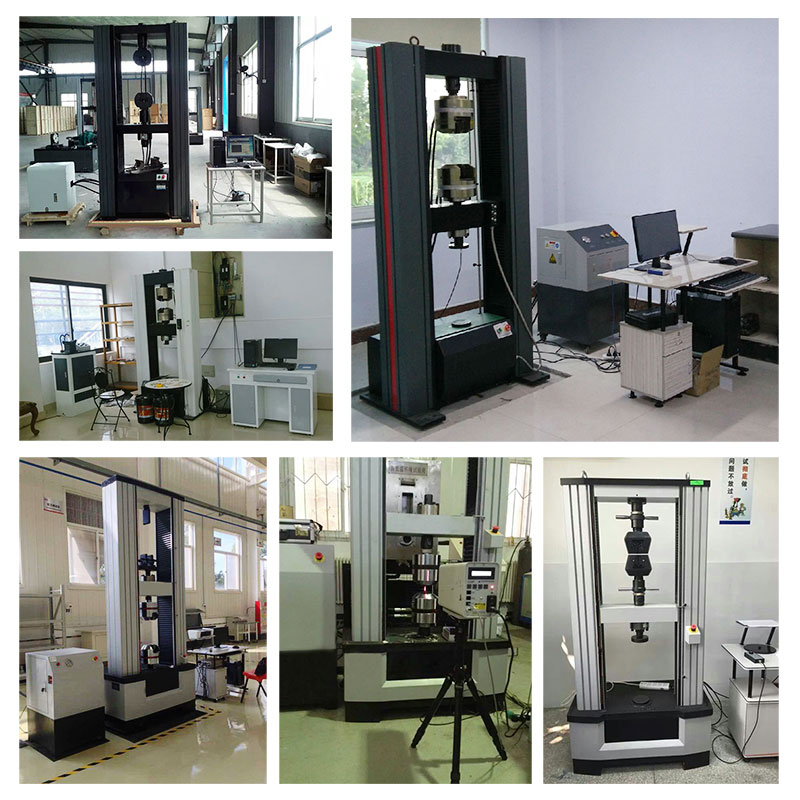

WDW-500E微機控制電子拉力試驗機（液壓夾緊）
本機適用于各種金屬、非金屬及復合材料的力學性能指標的測試，符合國家相關標準的要求。據GB/ISO/ASTM/JIS/DIN等標準選配不同附具后，用其進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗，也可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數；建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析；是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的測試設備。
該試驗機主機部分由導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，傳動部分安裝在工作臺下部，負荷傳感器安裝在中橫梁上面，外罩包住導向立柱和滾珠絲杠副。
交流伺服電機通過減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現對試樣的加荷與卸載。
該結構保證機架具有足夠的剛度，同時實現平穩傳動。
主機關鍵件在加工中心上加工，保證了整機的幾何精度，采用E5級滾珠絲杠副提高了整機的傳動精度。
拉伸鉗口采用液壓夾緊裝置，避免實驗過程中發生滑移現象。
適用的試驗方法及標準：
GB/T228《金屬材料室溫拉伸試驗方法》
GB/T7314《金屬材料室溫壓縮試驗方法》
GB/T14452《金屬材料彎曲力學性能試驗方法》
可以滿足GB、ISO、ASTM、DIN等標準。可根據客戶需求增加其它相應標準。
1. 試驗力測量范圍：0.2%-100%FS
2. 試驗力分檔：可選擇分檔或全程不分檔
3. 試驗力測量精度：優于示值的±1%；
4. 位移分辨力：0.002mm；
5. 位移測量準確度：±0.5%；
6. 變形測量范圍：0.2～100％FS；
7. 變形示值相對誤差：±1%以內；
8. 變形分辨力：0.001mm；
9. 力控速率調節范圍：0.005～5％FS/S；
10. 力控速率相對誤差：±1%設定值以內；
11. 變形速率調節范圍：0.02～5％FS/S；
12. 變形控制速率相對誤差：速率＜0.05％FS時，為±2%設定值以內；速率≥0.05％FS時，為±0.5%設定值以內；
13. 橫梁速度測量范圍：0.005～500mm/min；
14. 橫梁速度相對誤差：速率＜0.01 mm/min時，設定值的±1.0%以內；速率≥0.01 mm/min時，設定值的±0.2%以內；
15. 恒力、恒變形、恒位移控制范圍：0.5％～100％FS；
16. 恒力、恒變形、恒位移控制精度：設定值≥10％FS時, 設定值的±0.1%以內；設定值＜10％FS時, 設定值的±1%以內；
17. 拉伸行程：0～700mm；
18. 壓縮行程：0～650mm；
19. 橫梁行程：700mm；
20. 試驗寬度：450mm
21. 供電電源：三相380V； 3kW；
22. 主機尺寸：1200×760×2500mm；
23. 主機重量：大于1000Kg；
24. 試驗機執行標準:GB/T 16491-2008《電子式萬能試驗機》、GB/T 228-2002《金屬材料 室溫拉伸試驗方法》、GB/T 7314-1987《金屬壓縮試驗方法》。
